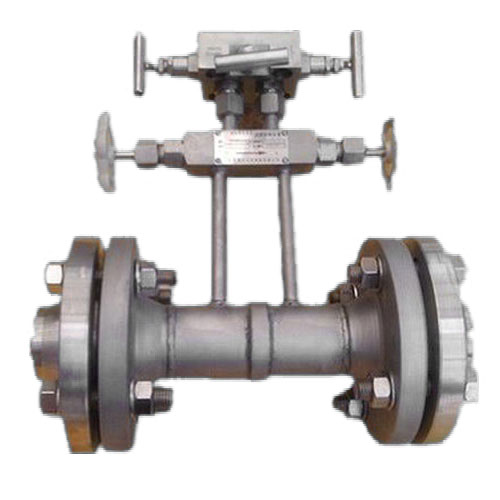

标准孔板是按国标GB/T2624-2006设计制造，按国标JJG640-94检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D-D/2取压三种取压方式。
|
结构形式 |
法兰取压、角接取压、D-D/2取压方式 |
|
精度等级 |
±1.0R |
|
公称直径 |
50mm≤DN≤1200mm，如DN> 1200mm时，需实流标定 |
|
孔径比 |
0.20≤β≤0.75 |
|
雷诺数范围 |
当0.20≤β≤0.45时 5000≤ReD 当0.45≤β≤0.75时 10000≤ReD |
|
公称压力 |
PN≤16MPa |
|
（孔板流量计）型号 |
（孔板流量计）说明 |
||||||
|
LGD |
—□ |
—□ |
—□ |
—□ |
—□ |
—□ |
标准孔板 |
|
介质 |
Y |
|
|
|
|
|
液体 |
|
Q |
气体 |
||||||
|
Z |
蒸汽 |
||||||
|
连接方式 |
1 |
法兰连接 |
|||||
|
2 |
带前后直管段，对焊连接 |
||||||
|
法兰或管段材质 |
C |
碳钢 |
|||||
|
S |
不锈钢 |
||||||
|
O |
其它 |
||||||
|
公称压力 |
25 |
0.25MPa |
|||||
|
6 |
0.6MPa |
||||||
|
10 |
1MPa |
||||||
|
… |
…… |
||||||
|
160 |
16MPa |
||||||
|
取压方式 |
A |
1.0Mpa |
|||||
|
F |
1.6Mpa |
||||||
|
D |
|
||||||
|
公称直径 |
50 |
DN50 |
|||||
|
65 |
DN65 |
||||||
|
80 |
DN80 |
||||||
|
…… |
…… |
||||||
|
1200 |
DN1200 |
||||||
